　　YCB圓弧不銹鋼齒輪泵用途：

　　YCB圓弧不銹鋼齒輪泵適用于輸送不含固體顆粒和纖維，無腐蝕性，溫度不高于80℃，粘度為5×10-6～1.5×10-3m2/s(5-1500cSt)的潤滑油或性質類似潤滑油的其它液體，以及用于液壓傳動系統。

　　YCB圓弧不銹鋼齒輪泵備注：

　　我公司所有產品均可根據用戶不同需求訂做各種不銹鋼泵(304、316、316L) 泵、銅輪防爆泵等。不銹鋼泵、 泵主要用于輸送衛生條件要求嚴格的介質或者有腐蝕性介質等!如：酸、堿等各種化工原料、食品等。銅輪防爆泵主要用于有揮發性、易燃、易爆等場合!如：輸送柴油、汽油、甲苯等!

　　YCB圓弧不銹鋼齒輪泵應用范圍：

　　在輸油系統中可用作傳輸，增壓泵;

　　在燃油系統中可用作輸送，加壓，噴射的燃油泵;

　　在液壓傳動系統中可用作提供液壓動力的液壓泵;

　　在一切工業領域中，均可作潤滑油泵用。

　　YCB圓弧不銹鋼齒輪泵結構 點：

　　圓弧齒輪泵采用了 上被認為輸送泵 的一點連續接觸齒輪，即雙圓弧加正弦曲線復合成齒形，可淘汰漸開線齒輪輸送泵。曾獲重大科技成果項目，并獲 教委科技進步三等獎。圓弧齒輪在兩嚙合齒廓間為一點連續接觸，不會產生困油現象，解決了漸開線齒輪泵因困油現象導致泵的振動、噪聲、軸承負載增大等現象。因此圓弧齒輪泵具有效率、噪聲低，并具有良好的節能效果。

　　本系列齒輪泵主要有齒輪、軸、泵體、泵蓋、軸承套、軸端密封等組成。齒輪采用雙圓弧正弦曲線齒形制造。它與漸開線齒輪相比突出的優點是齒輪嚙合過程中齒廓面沒有相對滑動，所以齒面無磨損，運轉平穩，無因液現象，噪音低、壽命長、效率高。該泵擺脫了傳統設計的束縛，使得齒輪泵在設計、生產和使用上進入了一個新的領域。

　　泵設有閥作為超載保護，閥全回流壓力為泵額定排出壓力的1.5倍。也可在允許排出壓力范圍內根據實際需要另行調整。但注意本閥不能作減壓閥長期工作，需要時可在管路上另行安裝。

　　泵軸端密封設計為兩種形式，一種為機械密封，一種是填料密封，可根據具體使用情況和用戶要求確定。從主軸外伸端向泵看，為順時針旋轉。

　　YCB圓弧不銹鋼齒輪泵性能參數：

　　YCB圓弧不銹鋼齒輪泵安裝尺寸也性能曲線圖：

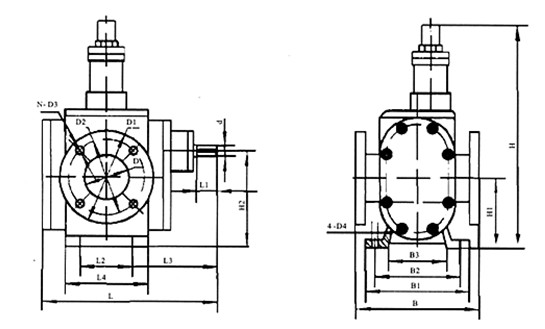

　　YCB型齒輪泵外形及安裝尺寸

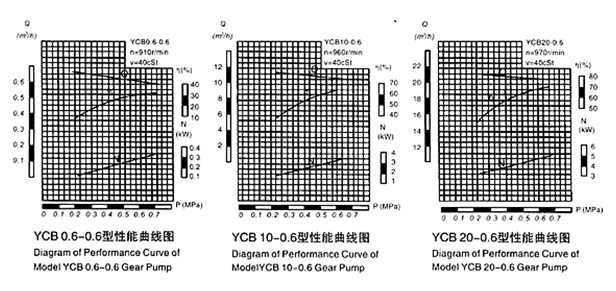

　　※ 性能曲線圖

　　各型齒輪泵的性能參數，是在介質粘度4×10-3m2/s(40cSt)時確定的。性能參數表中給出的參數值適用于介質粘度1×10-5～8×10-5m2/s(10～80cSt)范圍內，超出這個范圍則根據用戶提出的性能參數要求另行確定。

　　各型齒輪泵性能參數中給出的排出壓力是給出的大的工作壓力值，在此范圍內泵均能正常工作，其工作范圍見圖一。

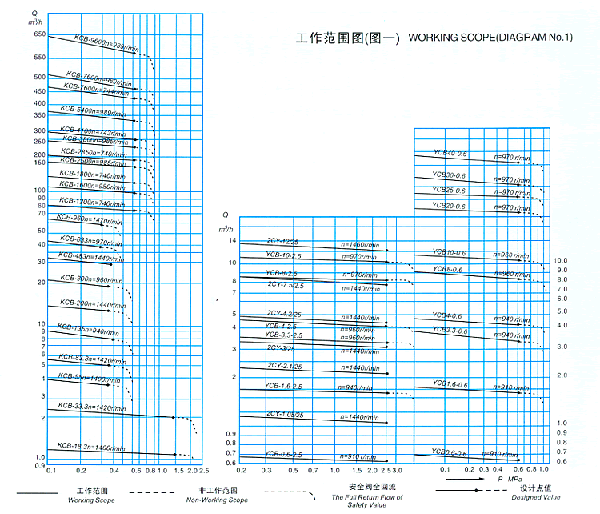

　　※ 工作范圍圖：



　　YCB型泵外型、安裝尺寸：

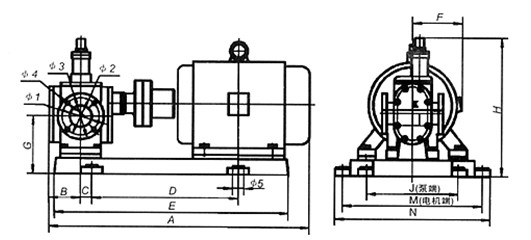

　　YCB型齒輪泵外型、安裝尺寸及重量：
